结构设计

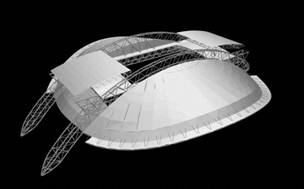

(1)济南奥体中心体育馆
济南奥体中心为2009年第九届全国运动会比赛场地,其中体育馆屋盖跨度122m,采用弦支穹顶结构体系。该体育馆是世界上跨度最大的弦支结构。
浙江大学空间结构研究中心对该结构体系进行了研究和设计,内容包括结构体系确定、结构网格划分和优化、结构预应力优化、荷载分析、施工全过程分析、断索分析等。为验证理论分析与设计计算结果的正确性,设计制作一结构缩尺模型进行结构的静力性能、基本动力特性、施工张拉等内容的测试,为实际结构的合理设计和施工提供技术支持。
济南奥体中心 |
(2)北京火车北站张弦桁架结构设计及试验
工程位于北京市西城区,北京火车北站张弦桁架结构沿南北方向总长度680米,东西横向宽度由南向北逐段缩小,结构最大跨度为107米,覆盖面积达7.5万平方米,是国内最大的新型张弦空间桁架结构。浙江大学空间结构中心负责完成了该结构的整体设计、理论分析和试验研究工作,促进了新结构的推广应用和技术。
|
|

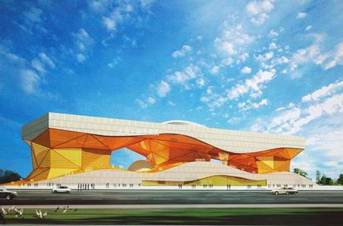

(3)无锡博物馆工程设计及试验
2007年无锡博物院是由无锡博物馆、无锡革命陈列馆、无锡科普馆三馆合并组建。无锡博物馆地上5层,基本柱网为8.7m×17.4m,上部主体结构采用全钢结构,即主体结构为钢框架-支撑结构,顶层(五层)采用巨型桁架结构。上部结构有三个塔楼,每个塔楼中均设置了两个方向的中心支撑。"三馆合一"的新无锡博物馆,成为太湖大道边一座外形先锋前卫的建筑。
|
|
(4)曹娥江大闸工程设计及试验
曹娥江大闸枢纽工程是"中国河口第一河口大闸",同时面临钱塘江强涌潮恶劣环境。浙江大学空间结构研究中心承担了主体闸门结构的科研和设计任务,提出了一种国内外首创的"鱼腹型双拱空间钢管桁架结构闸门体系"。该结构体系采用新型的仿生鱼腹形,它既有"拱"和"空间桁架"的受力特性,又有简洁、流线7•234型管结构特征,具有优越的力学性能,良好的承受双向、超大外荷载作用的能力,适合于大型闸门结构。采用该结构体系,可以节省钢材料30%以上。取得了国家发明专利。
曹娥江大闸 |
(5)可展"开合结构"设计及工程试验
研究中心完成了国内第一个开合结构(浙江省黄龙体育中心网球馆)的设计和施工测试分析。研究伸展臂、太阳帆板、空间可展天线等的设计与制作,制作了具有领先水平的扭簧驱动四面体单元构架式可展抛物面天线试验室样机、四边形索杆式高刚性伸展臂实验室缩比模型、充气硬化薄膜天线试验室样机等。建立了可展开合结构的展开过程分析理论和动力学仿真分析和试验方法。
|
|

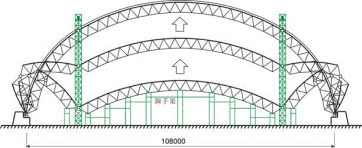

(6)河南鸭河口电厂储煤库 "折叠展开式"施工新技术
空间网壳结构"折叠展开式"计算机同步控制整体提升施工技术是由浙江大学空间结构研究中心研发的一种崭新的大跨度施工技术,经鉴定达到国际先进技术水平。采用该项技术可以减少施工脚手架80%,缩短施工周期30%,安全性、工程质量得到有效保证。2001年该项成果在河南鸭河口电厂储煤库工程得到成功应用,并获得全国空间结构优秀工程一等奖,第三届土木工程詹天佑大奖(土木工程领域最高荣誉奖)和第三届全国优秀建筑结构设计一等奖。
|
|
“折叠展开式”网壳结构建造过程 |
